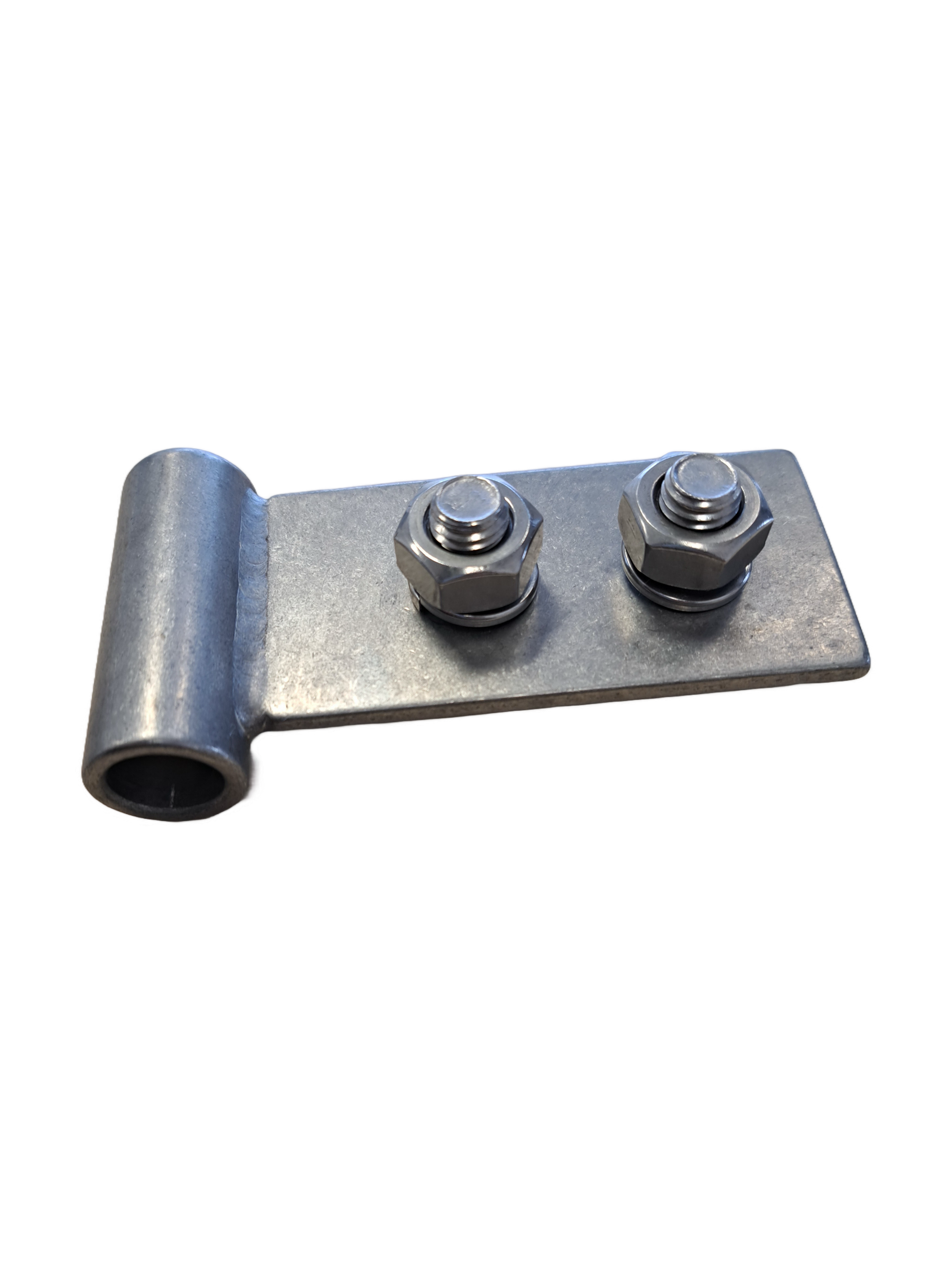

Anschlussrundstück V4A für Tiefenerder Ø 20 mm — einseitige Verbindung mit Kugelpress-Anschluss. Verbindet den Tiefenerderstab dauerhaft elektrisch und mechanisch mit dem Erdungsleiter (Bandstahl oder Rundleiter). Komplett aus V4A-Edelstahl, inklusive 2 Schrauben M10×25, Sicherungsscheibe und Mutter.
Anschluss-Durchmesser: Ø 20 mm (passend für Tiefenerderstab Ø 20 mm)
Bohrungs-Innendurchmesser: 14 mm
Stückgewicht: 0,26 kg
Mindest-Zugfestigkeit: 490 N/mm²
Spezifischer Leitwert (20 °C): ≥ 1,25 Ωmm²/m
Spezifischer Widerstand (20 °C): ≥ 0,8 Ωmm²/m
Korrosionsbeständigkeitsklasse: CRC III
Normenbezug: DIN EN 62561-1 (Verbindungsbauteile)
Zolltarifnummer: 85389099
Lieferumfang
1× Anschlussrundstück V4A
2× Schraube M10 × 25 (DIN 933, A4)
1× Mutter (DIN 934, A4)
1× Sicherungsscheibe (A2.S.10)
Einsatzgebiete
Hauserdung nach DIN 18014 — Anschluss des Tiefenerders an den Erdungsleiter
Blitzschutzanlagen nach DIN EN 62305
Photovoltaik-Anlagen — Erdung von Modulträgern und Wechselrichter
Mobilfunk- und Antennenanlagen
Trafostationen und gewerbliche Anlagen
Geeignet für alle Bodenarten außer Fels
Anwendung
Das Anschlussrundstück wird an das obere Ende des letzten eingetriebenen Tiefenerders am Zapfen angeschlossen. Über die integrierte Kugelpress-Verbindung entsteht eine dauerhaft elektrisch und mechanisch belastbare Verbindung — gas- und wasserdicht. Der Erdungsleiter (Bandstahl 30×3,5 mm oder Cu-Rundleiter) wird mit den zwei mitgelieferten M10×25-Schrauben an die seitliche Klemmstelle angeschlossen.
Herstellerempfehlung: Aufgrund der Kugelpress-Verbindung sollte die Anbindung des Tiefenerdersystems immer mit einem Anschlussrundstück erfolgen — nicht direkt am Zapfen.
