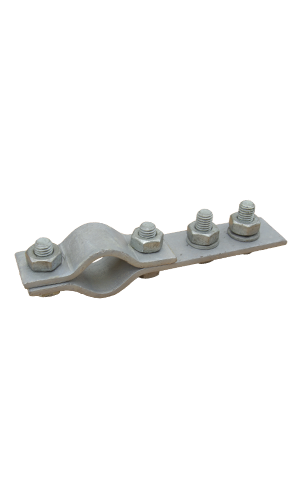

Anschlussschelle V4A · einseitig · 4 Schrauben · für Tiefenerder Ø20 mm · Bandanschluss

Klassische 4-Schrauben-Anschlussschelle in V4A. Für die Verbindung von Tiefenerder zur Haupterdungsschiene per Bandstahl 30×3,5 mm.

Technische Daten

• Werkstoff: V4A Edelstahl (AISI 316 / 316L / 316Ti)
• Werkstoff-Nummer: 1.4571 / 1.4404 / 1.4401
• Passend für: Tiefenerder Ø 20 mm
• Bandstahl: typisch 30×3,5 mm (Erdungsband)
• Schrauben: 4× M-Schraube + Sicherungsscheibe + Mutter (Werkstoff 1.4404 / 1.4571)
• Stückgewicht: 0,35 kg
• Norm: DIN EN 62561-2

Anwendung

Klassischer Hausanschluss-Aufbau: Tiefenerder im Boden → Anschlussschelle 3-228 → Bandstahl 30×3,5 V4A als Verbindungsleitung → Haupterdungsschiene (HES) im Hausanschlussraum.

Wenn Sie sich nicht sicher sind, welche Schelle Sie brauchen

• Bandstahl als Verbindungsleiter → diese Schelle (3-228)
• Rundleiter Cu 8 mm (z.B. PV, Antenne) → Schelle 3-264 (Rundleiter)
• Beide Anschlusstypen möglich → Schelle 3-243 (Universal Schräganschluss)

Versand & Lieferung

Lieferzeit: 2–5 Werktage. Alle Preise inkl. 19 % MwSt.

Hersteller: Glienke-Hemmerlein Metall GmbH, Made in Germany.
